【行業介紹】

分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械。分切機主要的運用于：云母帶、紙張、絕緣材料及薄膜分切、特別適宜于窄帶（絕緣材料、云母帶、薄膜等等）的分切。

隨著機械化程度的越來越高，對收卷作業效率的要求也越來越高。當分切機應用在薄膜、膠帶以及紙張的分切作業中，可以將整卷的大盤卷筒根據不同要求分切成多個小盤卷筒，以滿足不同場合的需求。當然，分切機也可應用在需要做卷繞工作的其他生產領域。

市場上分切機的種類繁多，但同時存在許多的缺陷和不足，例如：傳統分切機采用輸入紙張的厚度計算，這樣實際卷徑誤差較大，還需人工實時監控張力控制的準確度，當張力過松過緊的時候，需要手動改變參數。采用信捷分切機控制系統能很好解決這些問題，可以實時算卷徑的厚度，張力控制更加準確，運行時卷徑大小波動較小。參數設置簡單，當機械正常運行時可以脫離人工操作，機械獨立運行，更加智能化和人性化。

【工作原理】

全磁粉平臺分切機

全磁粉單收卷分切機

全磁粉雙收卷分切機

利用一臺大電機來驅動收放卷的軸，在收放卷軸上加有磁粉離合器，通過調節磁粉離合器的電流來控制其所產生的阻力，以控制材料表面的張力。磁粉離合器及制動器是一種特殊的自動化執行元件，它是通過填充于工作間隙的磁粉傳遞扭矩，改變了磁電流就可以改變磁粉的磁性狀態，進而調節傳遞的扭矩。可用于從零開始到同步速度的無級調速，適用于高速段微調及中小功率的調速系統。還用于用調節電流的方法調節轉矩以保證卷繞過程中張力保持恒定的開卷或復卷張力控制系統。

4伺服分切機

3伺服分切機

啟動主傳動電機，驅動固定在自動糾邊機構上的放卷氣漲軸傳動，通過過渡輥，過渡輥上方設有光電跟蹤頭，實現了在生產過程中的在線檢測、收集數據的功能，保證了設備運轉的高精度和高生產率，過渡輥運轉帶動張力檢測輥、傳動輥、氣刀墊鋼輥一起運轉，同時在位于氣刀鋼輥上方的分切刀在壓力氣缸的驅動下對材料進行分切。

【系統拓?fù)鋱D】

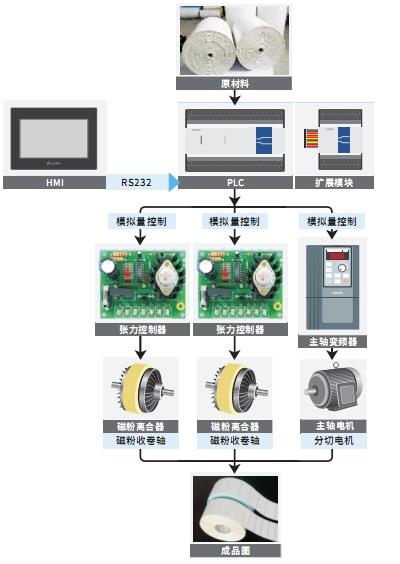

全磁粉平臺

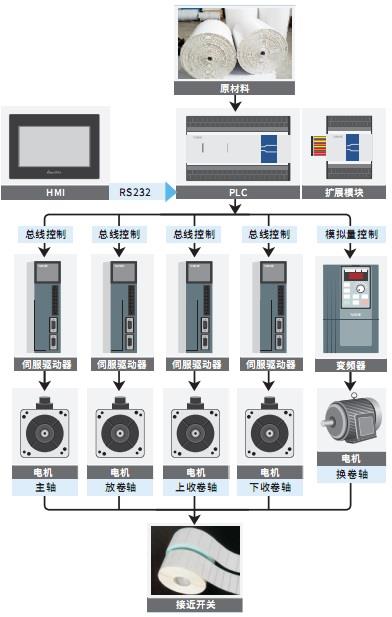

四伺服分切機

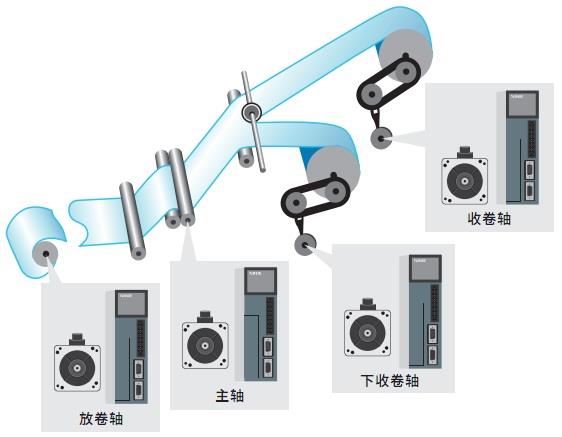

【工藝原理】

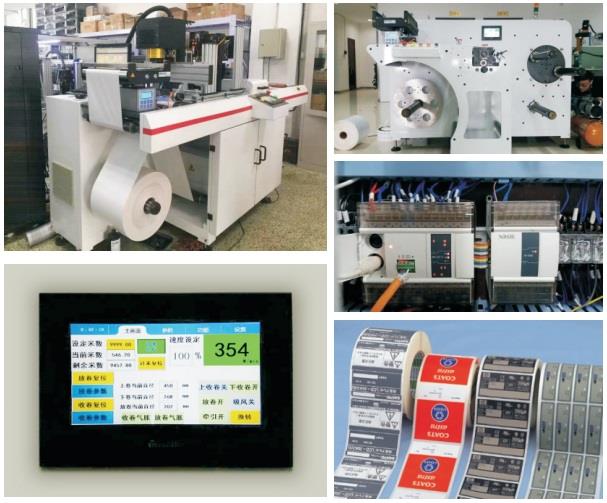

【現場應用】

【系統特點】

◆ 方案應用特定的算法實時計算收放卷卷徑，對張力和速度的控制更加平穩；

◆ 全伺服分切機系統采用總線速度模式，控制響應更快，張力控制在±0.5N；

◆ 全磁粉分切機系統，速度可達240米/分鐘；全伺服分切機系統，速度達到360米/分鐘；

◆ 方案加入了啟動補償、張力錐度補償、卷徑補償?shù)妊a(bǔ)償效果，使成卷效果更好。
